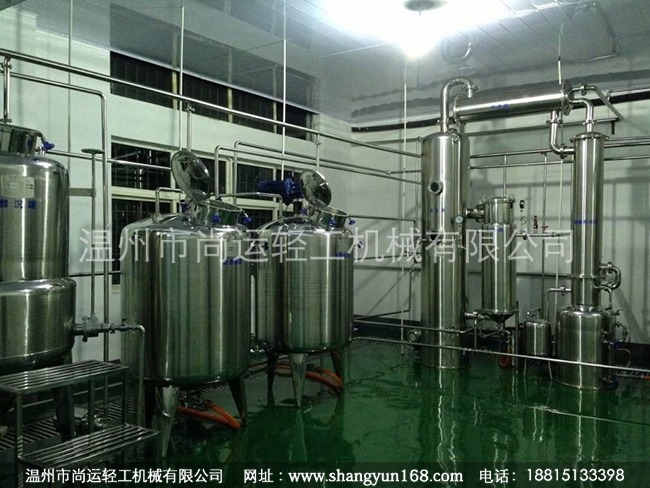

真空濃縮罐包括濃縮器、冷凝器、汽液分離器、冷卻器、受液桶五部件，濃縮器為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，并且可作為回收酒精和簡單的回流提限之用。設備與物料接觸部分采用不銹鋼制造，具有良好的耐腐蝕性能，并符合 GMP醫藥標準。

真空濃縮罐是在真空系統下操作的夾套濃縮罐。是本公司在上海、江蘇科研、設計單位的大力配合下，針對國內同類設備在使用上的經驗和原設計中的缺陷而改進的新系列產品。ZN-C型是在ZN型基礎上新的改進型。

真空濃縮罐用途

真空濃縮罐是通用性的蒸發裝置，可廣泛用于制藥、食品、化工、輕工等行業的水、醇或其他有Ji溶媒料液的蒸發濃縮。本設備適用于中藥熱回流提取，濃縮、酒精蒸餾以及藥渣的酒精回收等，可一罐多用。

真空濃縮罐主要包括夾套式濃縮罐，氣濾絲網式捕液器，列管式冷凝器，蛇管式冷卻器以及受液貯罐等五部分組成。其他所需的真空系統（真空泵，緩沖罐等），料液計量罐，排液泵等由客戶自行配套。也可根據客戶要求，由我公司代為配套。

真空濃縮罐結構特點

①為避免物料被污染，凡與物料接觸部分均采用不銹鋼制造。

②為提高汽液分離和捕集霧沫的效果，ZN型是在濃縮罐頂部增設氣濾式過濾網層。ZN-C型是加長筒體分離段。

③為克服濃縮罐頂二次蒸汽在進入冷凝器前被冷凝而反回罐內的缺點。本設備將冷凝器改為斜臥式。

④為提高設備的生產能力，本設備將濃縮罐夾套的加熱面積，冷凝、冷卻器的面積均有不同程度的加大。

⑤為避免濃縮罐出液管產生死角，濃縮罐底部改為錐底，不銹鋼球形考克，直按安裝在罐底，便于排凈濃縮液。

⑥在濃縮罐下部設置了快開式手孔，以便清理罐內殘液，殘渣。

⑦ZN-C型是將加熱夾套分兩段或三段，當液面降低時關閉上段加熱避免干壁結焦，另外還節約了蒸汽。
